IV. Общие положения

4.1 Настоящий стандарт устанавливает общие требования кпроектированию, изготовлению, монтажу и испытаниям вновь строящихся вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов с целью обеспечения безопасности при их эксплуатации.

4.2 В составе задания на проектирование заказчик должен предоставить исходные данные для проектирования металлоконструкций и фундамента резервуара, а также участвовать в контроле за их изготовлением, монтажом и при испытаниях и приемке резервуара через уполномоченных представителей.

4.2.1 Исходные данные:

• район (площадка) строительства;
• срок службы резервуара;
• годовое число циклов заполнений — опорожнений резервуара;
• геометрические параметры или объем резервуара;
• тип резервуара;
• наименование хранимого продукта с указанием наличия коррозионно-активных примесей в продукте;
• плотность продукта;
• максимальная и минимальная температуры продукта;
• избыточное давление и относительное разряжение;
• нагрузка от теплоизоляции;
• среднегодовой коэффициент оборачиваемости резервуара по [2];
• припуск на коррозию для элементов резервуара;
• данные инженерно-геологическихизысканий площадки строительства.

4.2.2 При отсутствии полного задания от заказчика условия эксплуатации принимаются проектировщиком с учетом положений и требований настоящего стандарта, строительных норм и правил и согласовываются с заказчиком в техническом задании на проектирование.

4.2.3 При проектных нагрузках, превышающих приведенные в действующих нормативных документах значения, а также при номинальном объеме резервуара более 120000 м3 расчет и проектирование следует выполнять по специальным техническим условиям.

4.3 Резервуары для хранения нефти и нефтепродуктов относятся к I — повышенному уровню ответственности сооружений согласно ГОСТ27751 и [3].

4.3.1 В зависимости от объема хранимого продукта резервуары подразделяются на четыре класса опасности:

• класс I — резервуары объемом более 50000 м3;
• класс II — резервуары объемом от 20000 включительно до 50000 м3 включительно, а также резервуары объемом от 10000 до 50000 м3 включительно, расположенные непосредственно по берегам рек, крупных водоемов и в черте городской застройки;
• класс III — резервуары объемом от 1000 и менее 20000 м3;
• класс IV — резервуары объемом менее 1000 м3.

Класс опасности должен учитываться при назначении:

• специальных требований к материалам, методам изготовления, объемам контроля качества;
• коэффициентов надежности по ответственности.

4.4 Типы резервуаров

4.4.1 По конструктивным особенностям вертикальные цилиндрические резервуары делятся на следующие типы:

• резервуар со стационарной крышей без понтона;
• резервуар со стационарной крышей с понтоном;
• резервуар с плавающей крышей.

4.4.1.1 К основным несущим конструкциям резервуара относятся: стенка, включая врезки патрубков и люков, окрайка днища, бескаркасная крыша, каркас и опорное кольцо каркасной крыши, анкерное крепление стенки, кольца жесткости.

4.4.1.2 К ограждающим конструкциям резервуара относятся: центральная часть днища, настил стационарной крыши, плавающая крыша, понтон.

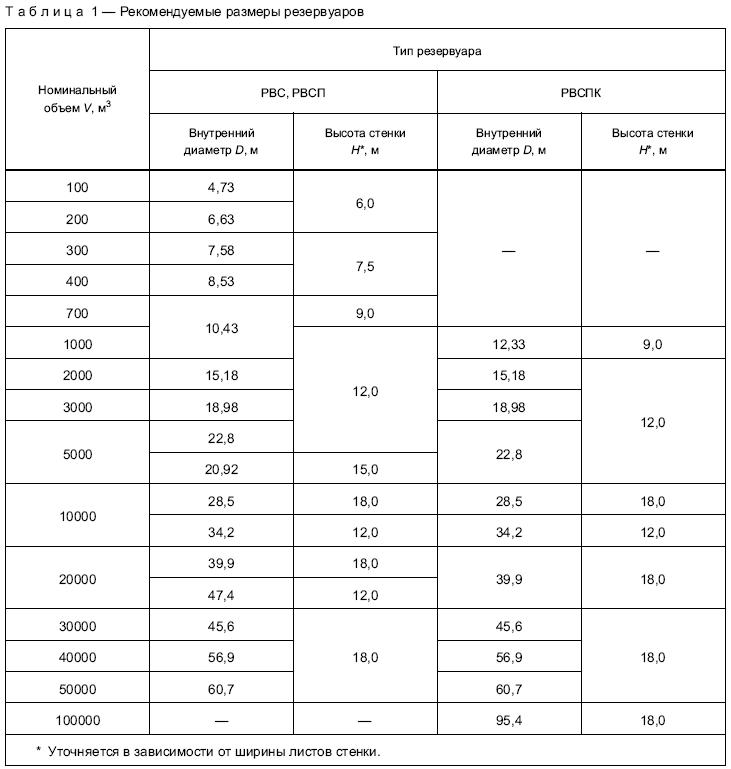

4.4.2 Выбор основных размеров резервуаров

• по требованию заказчика;
• из условий компоновки резервуаров на площадке строительства;
• из условия минимума веса корпуса с учетом эксплуатационныхтребований по диаметру и высоте стенки.

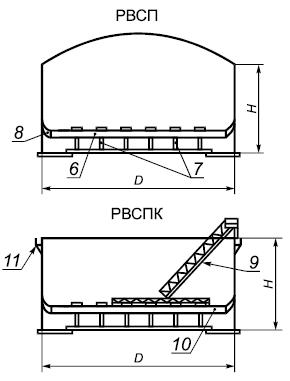

1 - каркас крыши; 2 - пояса стенки; 3 - промежуточные кольца жесткости; 4 - кольцо окраек; 5 - центральная часть днища; 6 - понтон; 7 - опорные стойки; 8 - уплотняющий затвор; 9 - катучая лестница; 10 - плавающая крыша; 11 - верхнее кольцожесткости (площадка обслуживания)

Рисунок 1 - Типы резервуаров

4.4.3 Выбор типа резервуара проводится в зависимости от классификации нефти и нефтепродуктов (см. ГОСТ 1510) по температуре вспышки и давлению насыщенных паров при температуре хранения:

а) с температурой вспышки не более 61 °С с давлением насыщенных паров от 26,6 кПа (200 мм рт.ст.) до 93,3 кПа (700 мм рт.ст.) (нефть, бензины, авиакеросин, реактивное топливо) применяют:

• резервуары со стационарной крышей и понтоном или с плавающей крышей;
• резервуары со стационарной крышей без понтона, оборудованные ГО и УФЛ;

б) с давлением насыщенных паров менее 26,6 кПа, а также температурой вспышки свыше 61 °С (мазут, дизельное топливо, бытовой керосин, битум, гудрон, масла, пластовая вода) применяются резервуары со стационарной крышей без ГО.

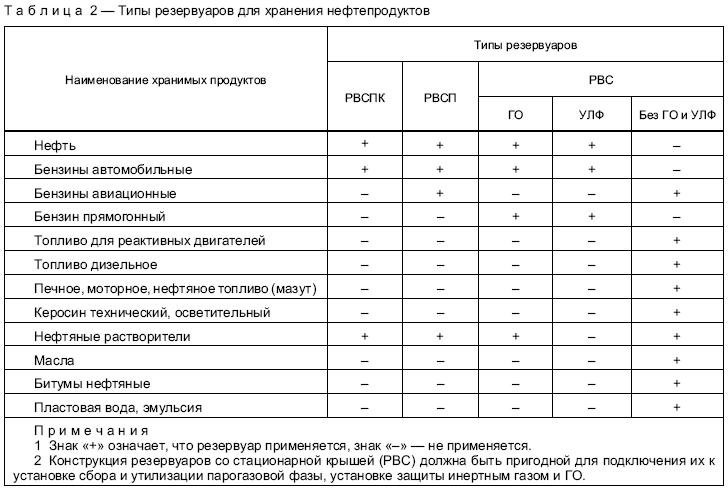

В зависимости от видов хранимых продуктов применяются следующие типы резервуаров (см. таблицу 2).

4.5 Для выбора типа основания и фундамента заказчиком должны быть представлены данные инженерно-геологических изысканий.

4.6 Основные параметры, обеспечивающие надежность резервуара:

• характеристики сечений основныхнесущихи ограждающихконструкций, свойства стали;
• качество сварныхсоединений;
• допуски при изготовлении и монтаже элементов конструкций.
