Диск-отражатель ОТР

Назначение

Диски-отражатели ОТР предназначены для уменьшения потерь нефтепродуктов при сбросе дыхательными клапанами избыточного давления в резервуарах с нефтью и нефтепродуктами.

Механизм сокращения потерь состоит в том, что диск-отражатель ОТР, подвешенный под монтажным патрубком дыхательного клапана, не дает струе входящего в резервуар воздуха свободно распространяться вглубь газового пространства, изменяет ее направление с вертикального на почти горизонтальное. Поэтому перемешивание паровоздушной смеси в основном происходит в слоях, примыкающих к кровле резервуара. Наиболее насыщенные слои газового пространства, расположенные у поверхности продукта, почти не участвуют в процессе конвективного перемешивания. Таким образом, диск-отражатель уменьшает концентрацию паров и потери от испарения.

По устойчивости к воздействию климатических факторов внешней среды диск-отражатель изготавливается в исполнении УХЛ категории размещения 3 по ГОСТ 15150.

Пример обозначения диска-отражателя:

ОТР-150 ТУ 3689-048-10524112-2002

Основные параметры и размеры дисков-отражателей ОТР должны соответствовать следующим значениям таблицы:

Устройство и принцип работы

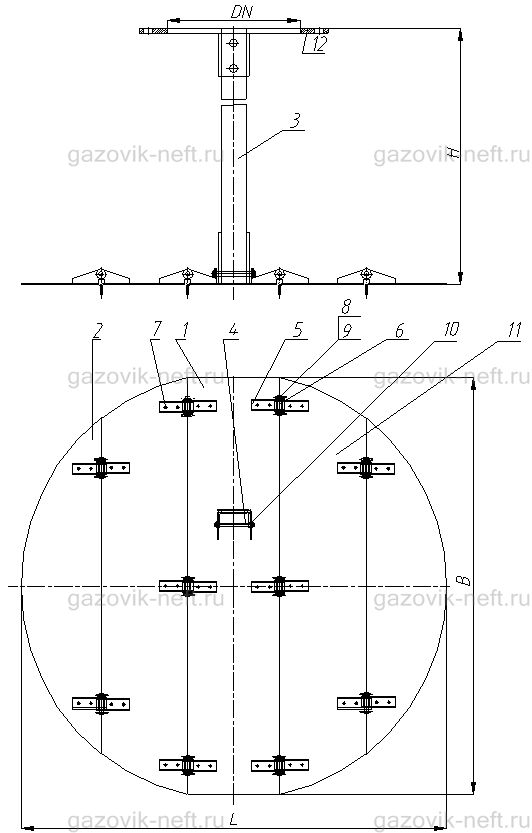

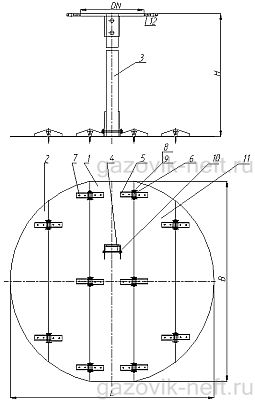

Общий вид диска-отражателя ОТР
1 — основание; 2 — крыло; 3 — стойка; 4 и 6 — оси, 5 — петля; 7 — заклепка; 8, 10 — шайба; 9 — шплинт; 11 — крыло среднее; 12 — фланец.

Отражатель ОТР состоит из стойки (3), фланца (12) и раскладывающегося диска. Диск-отражатель уменьшает влияние вынужденной конвекции при испарении нефтепродукта с поверхности резервуара, т.к. с помощью диска-отражателя ОТР изменяется направление входящего в резервуар воздуха с вертикального на горизонтальный.
