Клапан дыхательный КДМ–50

Расчет количества

• Расчет пропускной способности дыхательного клапана

Каталог для скачивания .pdf

• kdm-50.pdf (544 КБ)

Назначение

Клапан дыхательный механический КДМ–50 со встроенным огнепреградителем типа КДМ (далее по тексту - клапан дыхательный) предназначен для регулирования давления паров нефтепродуктов в вертикальном резервуаре в процессе закачки или выкачки нефтепродуктов, а также при колебании температуры.

Минимальная пропускная способность клапанов дыхательных определяется в зависимости от максимальной производительности приемораздаточных операций (включая аварийные условия) по установленным формулам. При повышенной пропускной способности применяют клапан дыхательный КДС.

Не допускается изменение производительности приемораздаточных операций после введения вертикального резервуара в эксплуатацию без пересчета пропускной способности клапана дыхательного, а также увеличение производительности слива продукта в аварийных условиях.

Клапан дыхательный является комплектующим изделием вертикальных резервуаров для нефтепродуктов. Устанавливают клапан дыхательный на крыше вертикального резервуара. По устойчивости к воздействию факторов внешней среды клапан дыхательный изготавливается в исполнении У и УХЛ категория размещения 1 по ГОСТ 15150-69.

Установленный срок службы клапана дыхательного - 15 лет. По его истечении дыхательный клапан должен быть заменен на новый или проведены его испытания в объеме периодических по методике предприятия-изготовителя.

Клапан дыхательный КДМ–50 имеет необходимую документацию и соответствующую сертификацию.

Технические условия

ТУ 3689-003-10524112-2001 соответствует:

• Сапкон ТУ 26-02-1111-94;
• АОМЗ ТУ 3689-004-03467856-2004;
• НГМ Групп ТУ 3689-019-79167039-2006 (КДМ).

Устройство и принцип работы

Дыхательный клапан КДМ устанавливается на монтажные патрубки резервуаров присоединительным фланцем-переходником 4. Для защиты от прямого воздействия атмосферных осадков и ветра дыхательный клапан имеет крышку 9.

Общий вид КДМ–50:

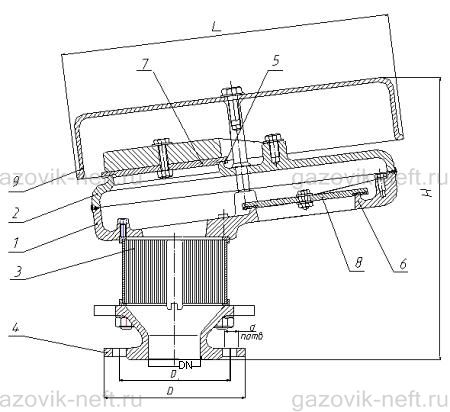

1 — корпус; 2 — крышка корпуса; 3 — кассета огнепреградителя; 4 — фланец-переходник; 5 — седло давления; 6 — седло вакуума; 7 — тарелка давления; 8 — тарелка вакуума; 9 — крышка.

Технические характеристики

Расчет количества

На странице «Расчет пропускной способности дыхательного клапана» вы можете воспользоваться интерактивным сервисом для выявления требуемого количества оборудования.
