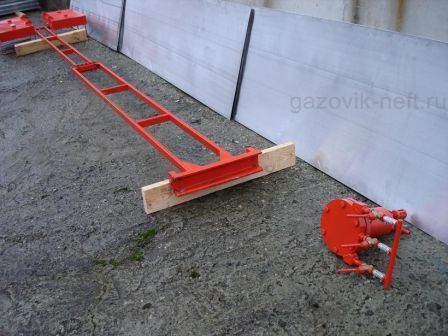

Пробоотборник сниженный ПСРт-1, ПСРпт-1 для резервуаров РВС и РВСП

Назначение:

Пробоотборники ПСРт-1, ПСРпт-1 предназначены для отбора проб нефти и нефтепродуктов с трех уровней жидкости резервуаров согласно ГОСТу.

Пробоотборник ПСРт-1 устанавливается на вертикальный резервуар без понтона . Пробоотборник ПСРт-1 состоит из одной или двух коленных секций (в зависимости от типа вертикального резервуара РВС ), жёстко соединенных между собой гибкими трубками и шарнирными узлами. Нижний шарнирный узел закрепляется на стенке резервуара , верхний, соответственно, крепится к специальному поплавку. Секции собраны из металлических труб.
Независимо от уровня нефтепродукта в резервуаре , конструкция пробоотборников позволяет производить раздельную очистку (продувку, промывку) отборных труб с применением специального насадка с обратным клапаном. Насадок устанавливается на отборные краны и входит в комплектацию пробоотборников.

Пробоотборник ПСРпт-1 устанавливается на вертикальный резервуар оснащенный любым типом понтонов: стальных, алюминиевых, блочных и т.п. Пробоотборники ПСРпт-1 состоят из одно или двух коленных секций, соединенных между собой гибкими трубками и шарнирными узлами. Нижний шарнирный узел закрепляется к стационарной опоре понтона или к стенке резервуара, верхний, соответственно,крепится или к специальному поплавку или к понтону.

Независимо от уровня нефтепродукта в резервуаре имеется возможность производить раздельную очистку (продувку, промывку) отборных труб с применением специальной насадки с обратным клапаном. Насадки входят в комплектацию пробоотборников ПСРт-1 и ПСРпт-1.

Для двустенных вертикальных резервуаров РВС поставляются сниженные пробоотборники - соответственно ПСРт - 1д и ПСРпт - 1д.

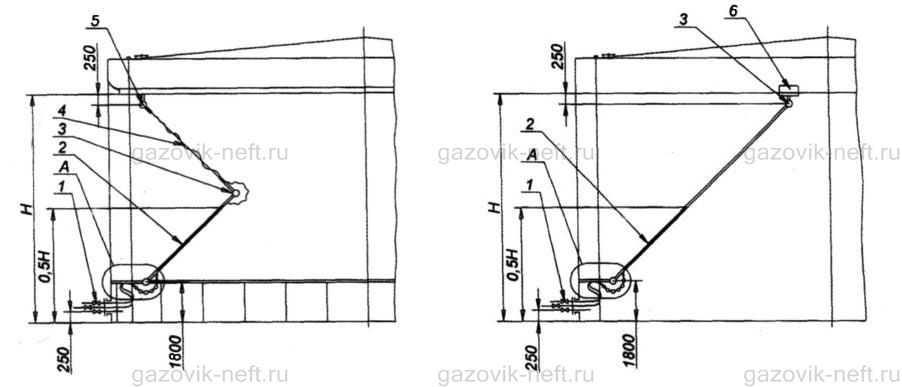

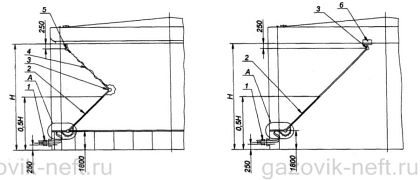

1. Кран ; 2. Пробозаборные трубы ; 3. Шарнирный узел ; 4. Гибкая трубка ; 5. Верхний заборный узел ; 6.Поплавок.

Применение пробоотборника

Для работы с пробоотборником воспользуйтесь РД по отбору проб. Чтобы взять пробу, откройте кран, соответствующий уровню, с которого необходимо взять пробу. Наберите в специальную тару необходимое количество нефтепродуктов.
В случае длительного простоя пробоотборника или слабого течения жидкости из пробоотборника необходимо его прочистить, установив насадку на один из кранов, подать под давлением жидкость, содержащуюся в резервуаре, взяв её из другого крана пробоотборника (например, из нижнего), надев на него предварительно специальную насадку, или продуть воздухом (компрессором, насосом, и т.п.).

Технические параметры

Опросные листы

Для предоставления коммерческого предложения на изготовление сниженного пробоотборника ПСРт, ПСРпт, пожалуйста, заполните опросный лист в удобной для Вас форме:

	опросный лист в формате.doc
	опросный лист в формате.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.
