Генератор пены средней кратности стационарный ГПСС
Расчет количества
Данный сервис поможет Вам рассчитать необходимое количество пеногенераторов ГПССКаталог для скачивания .pdf
- gpss.pdf (293,19 КБ)
Назначение
Генератор пены средней кратности стационарный ГПСС (далее по тексту — пеногенератор) предназначен к применению в стационарных установках пенного пожаротушения вертикальных резервуаров с нефтью и нефтепродуктами.
Пеногенератор может применяться с указанной целью в других отраслях промышленности в пределах его технической характеристики.
Пеногенератор соответствует климатическому исполнению У (категория размещения 1), условиям работы в атмосфере типа II
Устройство и принцип работы

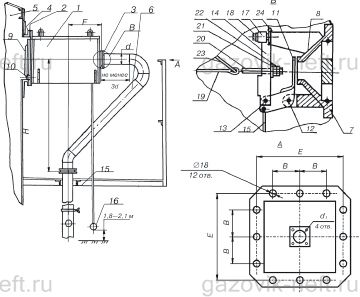

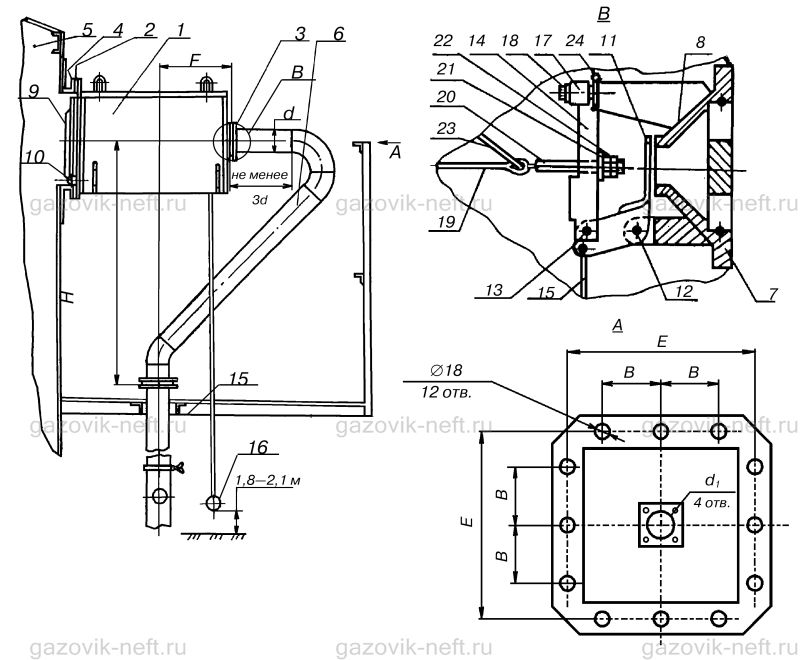

Входное отверстие пеногенератора расположено на фланце 3, к которому присоединяется растворопровод стационарной системы пожаротушения 6. Установка и крепление пеногенератора на резервуаре осуществляется с помощью монтажного фланца 2, на котором имеется выходное отверстие, закрываемое крышкой 9, которая установлена на шарнире 10.
Перед распылителем 8 расположена заслонка 11, являющаяся одним из плеч двухплечевого рычага, установленного в корпусе пеногенератора 1 на шарнире 12. Другой конец этого рычага соединен шарниром 13 с вилкой 14. Кроме того, двухплечный рычаг канатом 15 соединен с ручкой 16 ручного привода. Своим свободным концом вилка 14 установлена на упор 17, закрепленный в корпусе пеногенератора 1 болтом 18. Тяга 19 присоединена своими концами к крышке 9 и 20. Крышка 9 притянута к кромке выходного отверстия пеногенератора тягой 19 за счет усилия, создаваемого вращением гайки 21 по резьбе шпильки 20. При этом гайка 21 своей торцовой поверхностью упирается в вилку 14. Положение гайки 21, соответствующее необходимому усилию герметизации стыка крышки 9 и кромки выходного отверстия пеногенератора, фиксируется на шпильке 20 контргайкой 22. К шпильке 20 и тяге 19 присоединен ограничитель 23 угла открывания крышки 9. Второй конец ограничителя 23 закреплен болтом к верхней части корпуса. Для предохранения рычажной системы пеногенератора от поломок вилка 14 закрепляется (только на период транспортирования) проволокой 24.
Технические характеристики
| Наименование параметра | ГПСС–600 | ГПСС–2000 |
|---|---|---|
| Давление перед распылителем, МПа | 0,6–0,8 | 0,6–0,8 |
| Расход раствора пенообразователя, л/с | 5–8 | 17–20 |
| Кратность пены, не менее | 70 | 70 |
| Давление перед распылителем при автоматическом срабатывании затвора, МПа, не более | 0,32 | 0,32 |
| Усиление срабатывания ручного привода, Н | 80 | 90 |
| Габаритные размеры, мм, не более | 600×570×570 | 920×620×620 |
| Масса, кг, не более | 33 | 53 |
Расчет количества
На странице «Расчет количества пеногенераторов» вы можете воспользоваться интерактивным сервисом для выявления требуемого количества оборудования.
