Фильтры сливные ФС–1, ФС–2

Каталог для скачивания .pdf

• fs-1_fs-2.pdf (231,88 КБ)

Назначение

Фильтры сливные типа ФС–1, ФС–2 предназначены для очистки от механических примесей нефтепродуктов, сливаемых в резервуары нефтебаз и АЗС.

Фильтры изготовляются в двух вариантах:

• ФС–1 — фильтр сливной с одним вводным патрубком;
• ФС–2 — фильтр сливной с двумя вводными патрубками.

Технические условия

ТУ 3689-006-10524112-2006 соответствует:

• Сапкон ТУ 3689-020-00217633-98;
• АОМЗ ТУ 3689-001-03467856-97.

Устройство и принцип работы

Фильтр сливной состоит из корпуса 1, крышки 2, сменного сетчатого фильтра 3.

Корпус фильтра имеет один выходной и два входных патрубка (для ФС-2) или один входной патрубок (для ФС-1). Внутрь корпуса на выходной патрубок устанавливается сетчатый фильтр, который поджимается крышкой 2. Во избежание утечек нефтепродуктов крышка устанавливается на корпус через прокладку и затягивается тремя гайками. Нижняя часть корпуса является отстойником, в который смываются механические примеси, осевшие на фильтре. Слив загрязненных нефтепродуктов из отстойника производится во время технических осмотров.

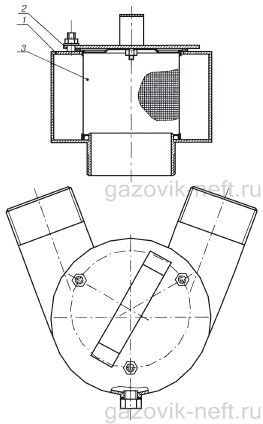

Общий вид фильтра сливного ФС:
1 — корпус; 2 — крышка; 3 — сменный сетчатый фильтр.
