Резервуары и технологическое оборудование

Резервуары и технологическое оборудование - Продукция - Теплообменное оборудование *

Холодильники

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Холодильники для охлаждения сред. Охлаждающей средой в холодильниках является вода или другая нетоксичная, невзрывоопасная, непожароопасная жидкость. Могут использоваться в условиях микроклиматических районов с умеренным и тропическим климатом, рассчитаны на установку в географических районах сейсмичностью до 7 баллов по шкале Рихтера. Уплотнительная поверхность «выступ-впадина», по требованию заказчика допускается «шип-паз». Аппараты по трубному пространству подразделяются на одноходовые и многоходовые. Число ходов указывает заказчик. Могут изготавливаться в вертикальном и горизонтальном положении. Крепление труб в трубных решетках производится обваркой и развальцовкой (при отсутствии специального указания типа соединения труб с трубными решетками).

Структура условного обозначения аппарата.

Структура условного обозначения аппарата

Пример обозначения при заказе:

Холодильник 600 ХНГ–0,6–1,0–М1–С/25–3–2–У–Игр ТУ 3612–024–00220302–02

Холодильник неподвижный горизонтальный с диаметром кожуха 600 мм, условное давление в трубах 0,6; в межтрубном 1,0; материальное исполнение М1; температурный режим С; трубка диаметром 25 мм, длиной 3 м; число ходов 2; климатическое исполнение У; группа опасности 1.

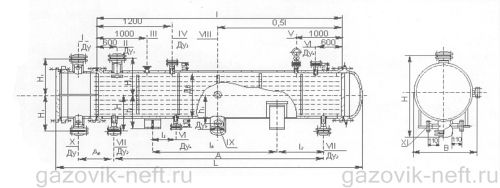

Устройство и принцип работы

Холодильники
Холодильники

Технические характеристики

Наименование параметра Величина параметра
Поверхность теплообмена, м² 1,5 – 970
Внутренний диаметр кожуха, мм 600; 800; 1000; 1200
Температура теплообменивающихся сред, °С
в трубах от –20 до +60
в кожухе от –20 до +300
Условное давление, МПа
в трубах 0,6
в кожухе (с компенсатором) 0,6; 1,0; 1,6
в кожухе (без компенсатора) 0,6; 1,0; 1,6; 2,5; 4,0
Размер теплообменных труб
длина, мм 2000; 3000; 4000; 6000
диаметр и толщина стенки, мм 25×2
Число ходов 2; 4
Материальное исполнение углеродистая сталь, нержавеющая сталь
