Резервуары и технологическое оборудование Продукция Теплообменное оборудование

Теплообменники труба в трубе

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

	опросный лист в формате.doc
	опросный лист в формате.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Теплообменники «труба в трубе» предназначены для нагрева и охлаждения сред в технологических процессах нефтяной, газовой, химической, нефтехимической и других отраслях промышленности.

Теплообменные аппараты «труба в трубе» изготавливаются следующих типов:

однопоточные разборные типа ТТОР;
однопоточные неразборные типа ТТОН;
многопоточные разборные типа ТТМ;
разборные малогабаритные типа ТТРМ.

Структура условного обозначения аппарата.

А также двух исполнений: 1 — с приварными двойниками, 2 — со съемными двойниками.

Аппараты могут эксплуатироваться в районах с умеренным (У) и тропическим (Т) климатом.

В теплообменниках применяются следующие типы теплообменных труб: гладкие (Г), с продольным оребрением (ПР), ошипованные (Ш).

Устройство и принцип работы

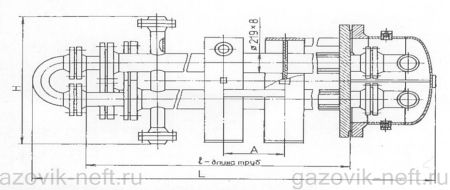

Теплообменники «труба в трубе

Технические характеристики

Наименование параметра	ТТОН	ТТОР	ТТМ	ТТРМ
Поверхность теплообмена гладких труб, м²	0,11 – 44,45	5,0 – 18,0	3,9 – 93,0	0,55 – 44,6
Наружный диаметр теплообменных труб, мм	25; 38; 48; 57; 89; 108; 133; 159	89; 108; 133; 159	38; 48; 57	25; 38; 48; 57
Наружный диаметр кожуховых труб, мм	57; 76; 89; 108; 133; 159; 219	133; 159; 219	89; 108	57; 76; 89; 108
Условное давление, МПа, не более
в трубах	1,6; 4,0; 6,3	1,6; 4,0	1,6; 4,0	6,3
в кожухе	1,6; 4,0; 6,3	1,6; 4,0	1,6; 4,0	1,6; 4,0; 6,3
Температура рабочей среды в трубах и кожухе, °С	от –30 до 300	от –30 до 400	от –30 до 400	от –30 до 400
Длина теплообменных труб, мм	3000; 4500; 6000	4500; 6000	3000; 4500; 6000	3000; 4500; 6000
Материальное исполнение	углеродистая сталь, нержавеющая сталь
